功能概述

虚拟 IP 又称 VIP，是从私有网络 CIDR 划分的一个 IP 地址，是云用户私有的 VIP 地址，由云用户自己管理。每个 VPC 网络下可以申请多个 VIP 地址。VIP 可以与负载均衡器或云服务器进行绑定，并可搭配高可用软件使用，例如 Keepalived，搭建高可用主备服务，提高业务的可用性。

  • 部署高可用服务

    例如，用户需要避免单点故障，提高服务的高可用性，可以用 一主一备 或 一主多备 的方法组合使用云服务器，这些云服务器通过 VIP 作为统一对外的 IP 地址。当主服务器故障时，备服务器可以转为主服务器，继续对外提供服务。

    vip

  • 部署高可用负载均衡集群

    例如，部署负载均衡集群时，在负载均衡之间做 HA，后端服务器做集群。因此部署负载均衡的两台服务器间要部署 HA，用 VIP 作为统一对外的 IP 地址。

限制说明

  • VIP 具有子网属性，只能绑定至同一私有网络下的云资源。

  • VIP 与云服务器绑定时，不支持手动在 Console 将其绑定至指定的云服务器，需要在云服务器内部进行配置。

操作步骤

步骤一：申请 VIP

  1. 登录企业云平台 Console。

  2. 在 Console 导航栏中，选择产品与服务 > 网络服务 > VPC 网络，进入VPC 网络页面。

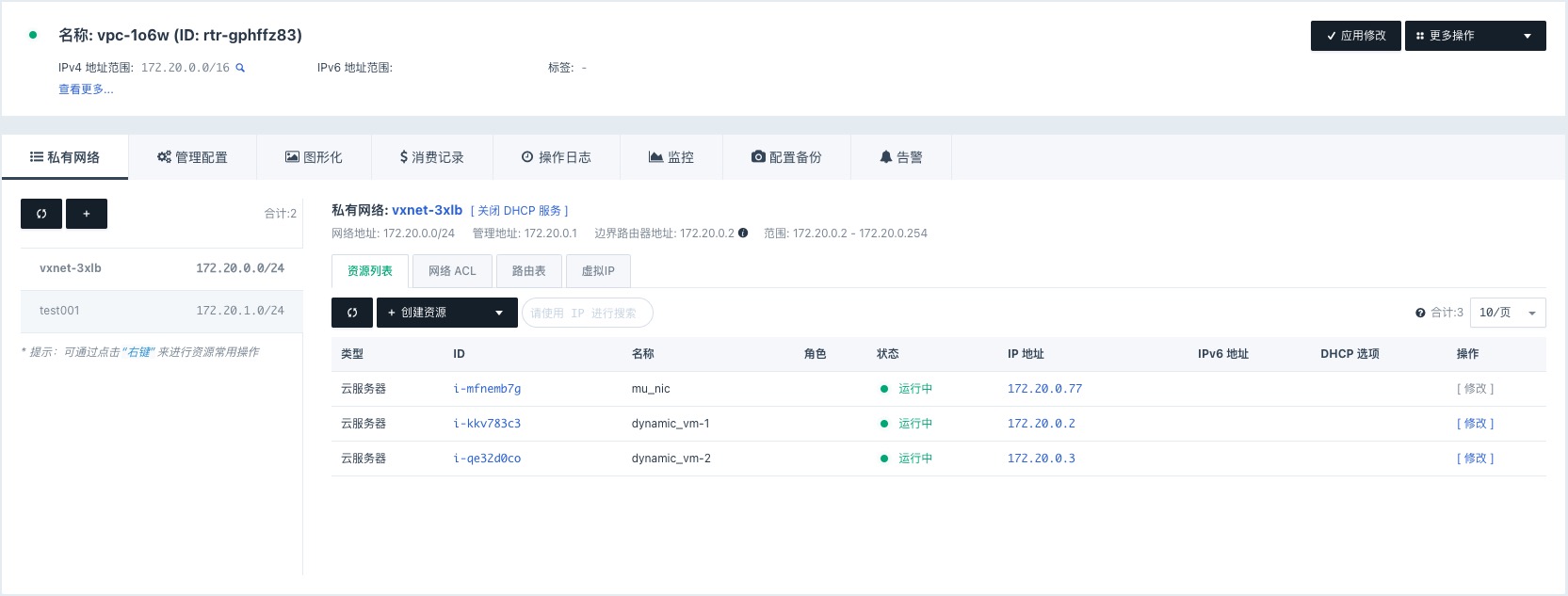

  3. 点击目标 VPC 网络，进入 VPC 网络的详情页面。

    vpc_detail

  4. 如上图所示，默认展示私有网络标签页面内容。

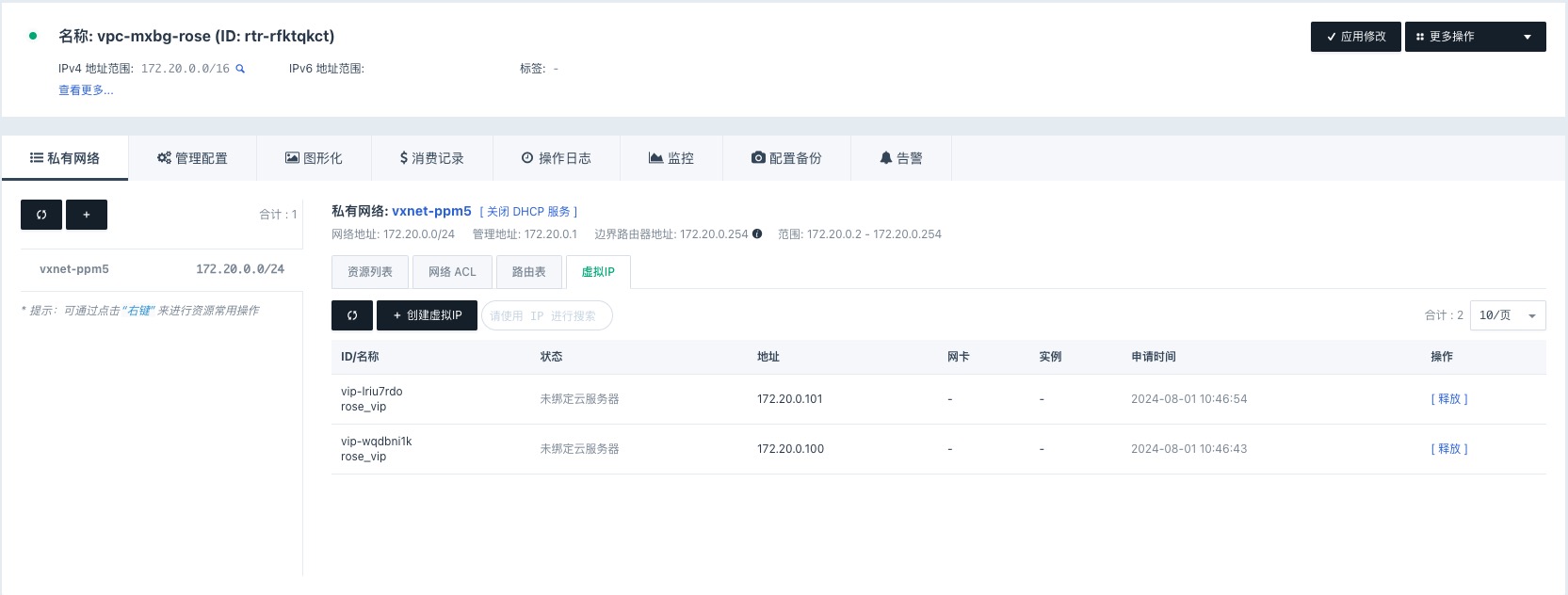

  5. 在左侧私有网络列表中，选择目标私有网络后，点击右侧虚拟 IP 标签。

    vpc_vxnet_vip

  6. 在虚拟 IP 标签页内，点击创建虚拟 IP，在弹出的窗口中配置 VIP 参数。

    参数 说明

    名称

    私有网络的 VIP 名称。当云资源绑定该私有网络时，可通过该名称识别相应的 VIP。

    数量

    用户根据需求，填写此次需要申请的 VIP 数量。

    虚拟 IP 地址

    设置 VIP 地址。当 VIP 数量大于 1 时，需要分别设置每个 VIP 的地址。

  7. 点击确认，完成操作。页面显示新申请的 VIP，状态为 未绑定。

步骤二：绑定资源

  • 绑定负载均衡器

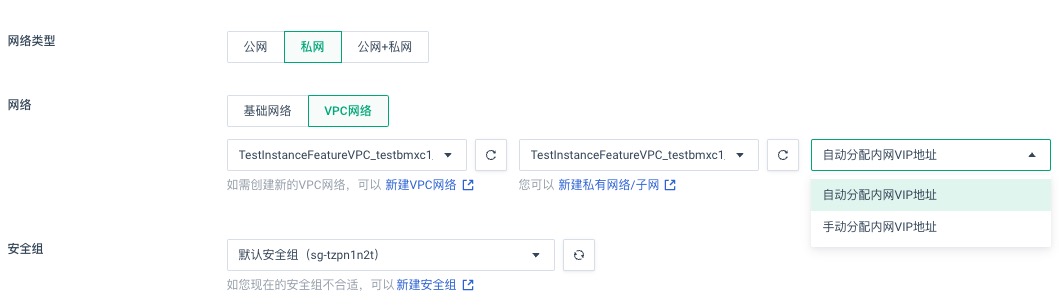

    • 在创建负载均衡器时，设置网络类型为 私有网络，网络为 VPC 网络，并选择绑定 VIP 的方式。

      vxnet vip bind lb

      如上图所示，自动分配与手动分配 VIP 的模式，均为重新创建 VIP，不能绑定使用前文已经申请的 VIP。

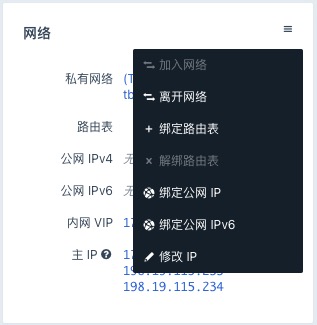

    • 如需使用前文已申请的 VIP，用户可以待负载均衡器创建成功后，进入负载均衡器的详情页，离开网络后，再重新加入网络时，可选择绑定前文已申请的 VIP。

      vxnet vip bind lb 2

  • 绑定云服务器

    私有网络 VIP 申请后，用户不能在企业云平台的 Console 上直接将其绑定至云服务器，需要登录至云服务器内部进行操作。详细操作步骤如下。

    • CentOS 系统配置

      这里以 CentOS7 系统为例加以说明。

      1. 持久化配置

        1. 执行以下命令行，复制配置文件 ifcfg-eth0，并命名为 ifcfg-eth0:0。

          cp /etc/sysconfig/network-scripts/ifcfg-eth0 /etc/sysconfig/network-scripts/ifcfg-eth0:0

        2. 执行以下命令行，修改 ifcfg-eth0:0 配置文件。

          vim /etc/sysconfig/network-scripts/ifcfg-eth0:0

          参考以下内容，修改配置。

          • 将 IPADDR= 后面的 IP 地址修改为前文申请到的私有网络 VIP。

          • 将 DEVICE="eth0" 修改为 DEVICE="eth0:0"。

          • 删除 GATEWAY= 这一行。

        3. 执行以下命令行，重启网络。

          service network restart

        4. 执行以下命令行，检查 VIP 是否添加成功。

          ip a

        5. 使用 arping 命令更新 arp 信息。如您申请的私有网络 VIP 为 10.10.1.x，命令行如下。

          arping -U 10.10.1.x

      2. 临时配置

        若仅需临时生效，可参考以下步骤。当云服务器重启或网络重启后，配置内容将失效，需要重新添加。

        1. 例如，您申请的私有网络 VIP 为 10.10.1.x，可执行如下命令行，添加私有网络 VIP。

          ip addr add 10.10.1.x/24 dev eth0

        2. 检查 VIP 是否添加成功。

          ip a

        3. 使用 arping 命令更新 arp 信息。

          arping -U 10.10.1.x

    • Ubuntu 系统配置

      1. 持久化配置

        1. 执行以下命令行，修改网络配置文件。

          sudo vim /etc/network/interfaces

          配置示例

          # The primary network interface
auto eth0
iface eth0 inet static
address 10.10.1.23
netmask 255.255.255.0
gateway 10.10.1.1
dns-nameservers 10.255.255.1

auto eth0:0                # eth0 替换为 eth0:0
iface eth0:0 inet static
address 10.10.1.x          # 此处填入申请的内网 IP
netmask 255.255.0.0
gateway 10.4.0.1
dns-nameservers 10.255.255.1

          配置说明

          • 将 address 10.10.1.x 修改为前文申请的私有网络 VIP。

          • 将 auto eth0 修改为 auto eth0:0。

        2. 执行以下命令行，重启网络服务。

           sudo /etc/init.d/networking restart

        3. 执行以下命令行，检查 IP 是否添加成功。

          ip a

        4. 使用 arping 命令更新 arp 信息。如您申请的私有网络 VIP 为 10.10.1.x，命令行如下。

          arping -U 10.10.1.x

      2. 临时配置

        若仅需临时生效，可参考以下步骤。当云服务器重启或网络重启后，配置内容将失效，需要重新添加。

        1. 例如，您申请的私有网络 VIP 为 10.10.1.x，可执行如下命令行，添加私有网络 VIP。

          ip addr add 10.10.1.x/24 dev eth0:0

        2. 检查 VIP 是否添加成功。

          ip a

        3. 使用 arping 命令更新 arp 信息。

          arping -U 10.10.1.x

  • 与 Keepalived 配置高可用

    私有网络 VIP 还可以配合第三方 HA 软件使用，如 Keeoalived，配置服务的高可用。在第三方 HA 软件中，将 IP 指定为可漂移的 VIP，再由第三方 HA 软件通过 ARP 协议指定 VIP 要绑定的网卡。

步骤三：释放 VIP

如果不再使用私有网络的 VIP，用户可在企业云平台 Console 将其释放。

说明

仅未绑定的 VIP 支持释放。对于已绑定资源的 VIP，需要先解绑，才可在 Console 执行释放操作。

  1. 登录企业云平台 Console。

  2. 在 Console 导航栏中，选择产品与服务 > 网络服务 > VPC 网络，进入VPC 网络页面。

  3. 点击目标 VPC 网络，进入 VPC 网络的详情页面。

    vpc_detail

  4. 如上图所示，默认展示私有网络标签页面内容。

  5. 在左侧私有网络列表中，选择目标私有网络后，点击右侧虚拟 IP 标签。

    vpc_vxnet_vip

  6. 点击目标 VIP 操作列的释放，弹出提示框，确认操作无误后，点击释放，完成操作。
