本文为您介绍 Windows 及 Linux 客户端如何通过 PPTP 连接到 VPC 私有网络。

前提条件

  • 客户端的网络网段与 VPC 的私有网络网段没有重叠。

    说明

    如果网络地址存在重叠，您可以将云平台中的私有网络与 VPC 网络断开，再重新连接至该 VPC 网络，并重新给私有网络指定一个网络地址。

  • 客户端能够访问互联网。

操作步骤

步骤一：启用 PPTP 服务

  1. 登录企业云平台 Console。

  2. 在 Console 导航栏中，选择产品与服务 > 网络服务 > VPC 网络，进入VPC 网络页面。

  3. 点击目标 VPC 网络，进入 VPC 网络的详情页面。点击管理配置标签，进入 VPC 网络的管理配置页面。

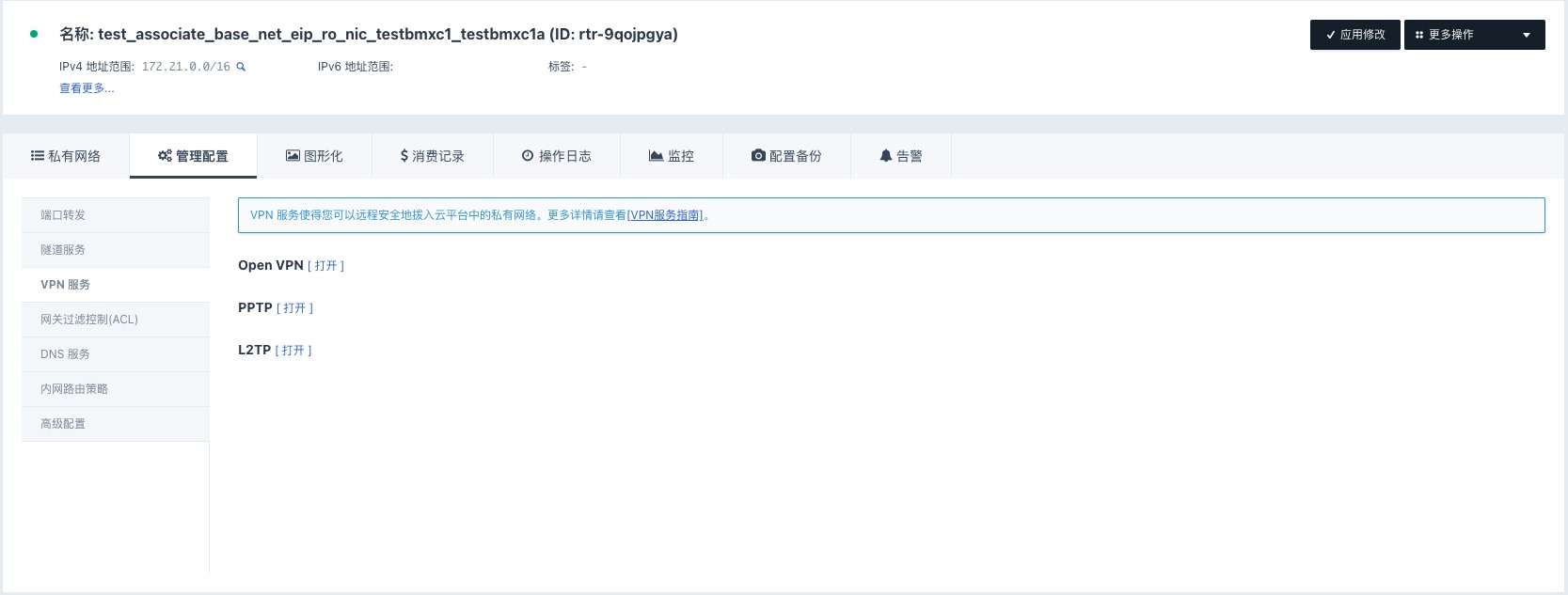

  4. 点击管理配置页面左侧的导航栏的 VPN 服务，进入 VPN 服务管理页面。

    vpc_configure_openvpn

  5. 点击 PPTP 后面的打开，弹出对话框。用户根据页面提示，填写配置参数后，点击提交。

    参数 说明

    账户

    VPN 连接的认证用户名。用户名中不能包含特殊字符，只能包含大小写字母或者数字，或者 -_.。

    密码

    VPN 连接的认证密码。密码至少 8 位，并包括大小写字母及数字。

    最大连接数

    最多可同时连接的客户端个数。取值范围在 1~253，默认值为 253。

    网络地址

    VPN 网络地址。

    说明

    VPN 网络地址不能跟您的本地网络地址重叠。

  6. 如需添加多个用户，则继续点击添加账户。

  7. 配置完成后，点击应用修改， 更新 VPC 配置。

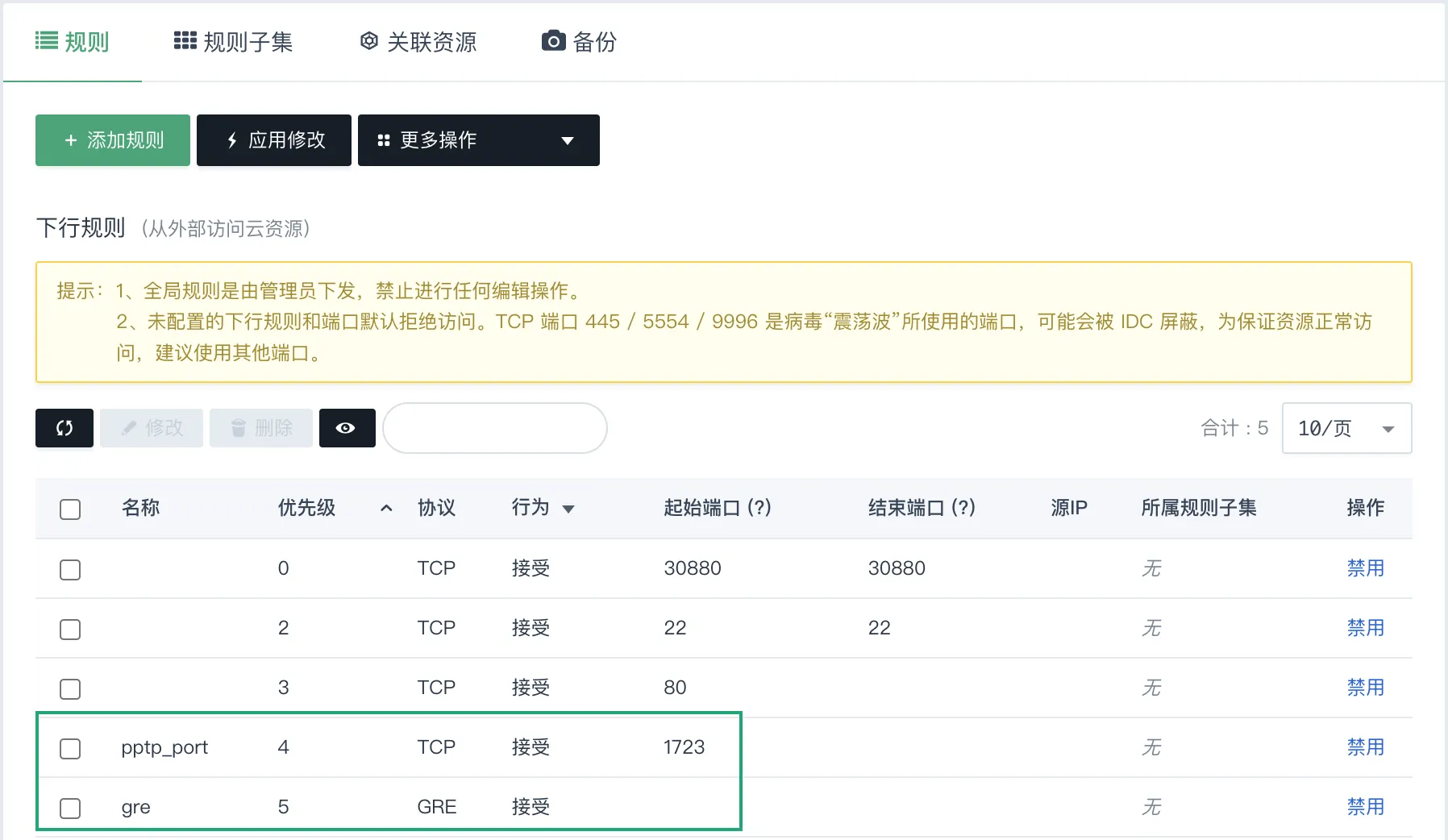

  8. 开启 PPTP 服务后，需要前往 VPC 网络使用的安全组规则中放行 PPTP 服务器运行端口，即 TCP 下行 1723，同时还需放行 GRE 协议。

    pptp sg rule

步骤二：配置 PPTP 客户端

  • Windows 客户端

    以下操作以 Windows 2019 为例进行介绍，其他 Windows 版本操作类似，可进行参考。

    1. 右下角点击网络图标，选择网络和 Internet 设置，进入网络和 Internet 设置页面。

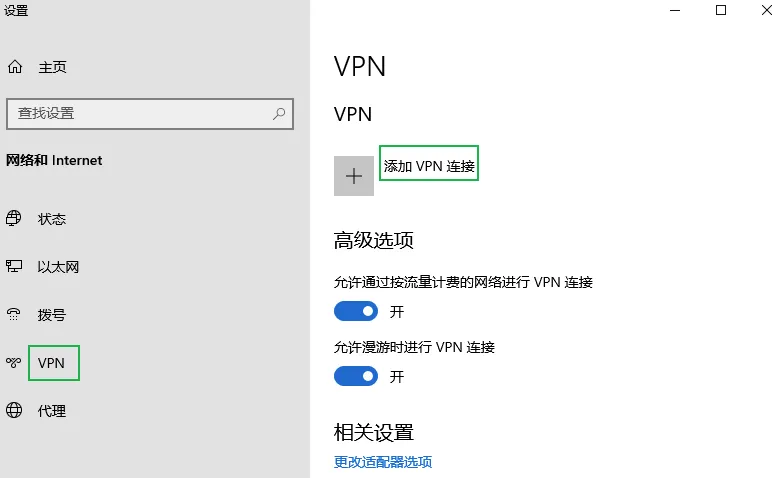

    2. 在左侧点击 VPN > 添加 VPN 连接。

      win_pptp_1

    3. 参考以下内容，配置连接参数，点击保存。

      • VPN 提供商：选择 Windows（内置）。

      • 连接名称：自定义。

      • 服务器名称或地址：输入 VPC 网络的公网 IP。

      • VPN 类型：选择 点对点隧道协议(PPTP)。

      • 登录信息的类型：选择 用户名和密码。

      • 用户名（可选）：在 PPTP 服务中创建的用户名。若不填写，则每次连接时需手动输入。

      • 密码（可选）：在 PPTP 服务中设置的密码。若不填写，则每次连接时需手动输入。

      • 记住我的登录信息：勾选后，记住所设置的用户名及密码，无须每次连接时手动输入。

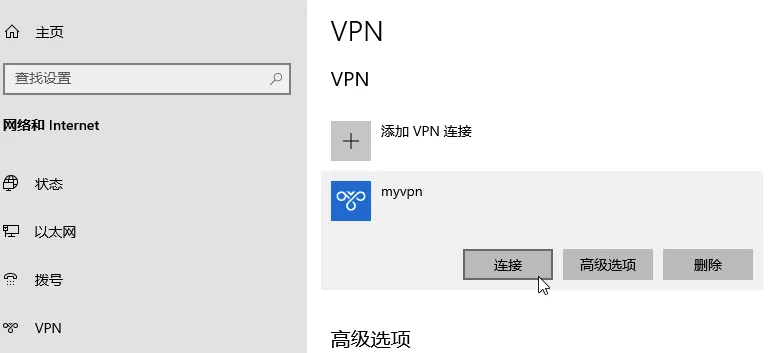

    4. 点击 VPN 连接名称，然后点击连接。

      win pptp 3

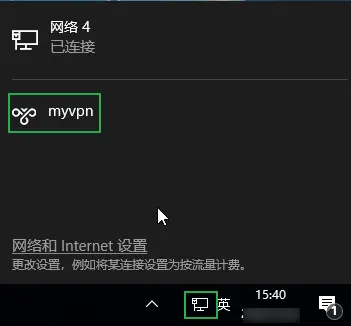

    5. 后续再次连接时，您只需要点击桌面右下角的网络连接处，选择相应的网络连接，然后点击连接即可。

      win pptp 4

    6. 连接 VPN 之后，默认情况下您本地默认网关会指向 VPN 服务器，即所有流量都会通过 VPN 服务器。如果您不需要，可按如下步骤禁用。

      1. 右下角点击网络图标，选择网络和 Internet 设置，进入网络和 Internet 设置页面。

      2. 在 VPN 设置页面，点击更改适配器选项。

      3. 右键点击对应的 VPN 连接，选择属性。

      4. 选择网络页签，双击 Internet 协议版本 4（TCP/IPv4）。

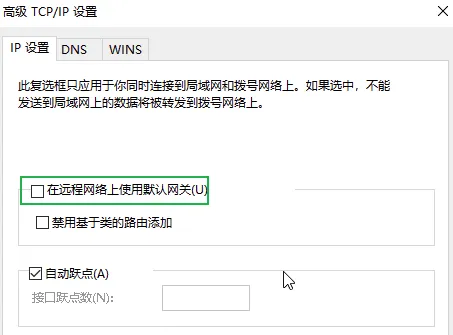

      5. 点击高级，取消勾选在远程网络上使用默认网关，点击确定。

        win pptp 5

      6. 断开并重新连接 VPN。

    7. 取消在远程网络上使用默认网关后，你还需要手动配置路由规则才能访问私有网络里的云服务器，具体操作如下。

      1. 点击开始菜单，找到所有程序 > 附件 > 命令提示符，右键以管理员身份运行，进入命令行界面。

      2. 执行以下命令，查看当前 VPN 的地址。10.255 开头的 IP 地址即为当前 VPN 的地址。

        ipconfig

      3. 添加路由规则。例如 VPN 的地址为 10.255.1.2，您要访问的私有网络地址是 192.168.1.0/24，则添加规则如下。

        route add 192.168.1.0 mask 255.255.255.0 10.255.1.2

      4. 测试是否可以正常访问私有网络 192.168.1.0/24。例如待访问的云服务器私有网络 IP 地址为 192.168.1.2，则输入如下命令。

        ping 192.168.1.2

  • Linux 客户端

    以下操作以 Ubuntu 系统为例进行描述，其他 Linux 分发版操作步骤类似。

    1. 安装 PPTP 客户端。

      sudo apt-get install pptp-linux

    2. 按照如下格式，配置验证所需的用户名和密码至 /etc/ppp/chap-secrets 文件，字符串之间用 Tab 键分隔。其中，<user_name> 及 <password> 需替换成您的连接用户名及密码。

      <user_name>	pptpd	<password>	*

      配置示例

      guest   pptpd   passw0rd   *

    3. 新建 /etc/ppp/peers/<tunnel> 文件，其中 <tunnel> 是您定义的 VPN 隧道名称。并参考以下内容进行配置。

      配置示例

      pty "pptp <vpn_server_ip> --nolaunchpppd --nobuffer --loglevel 0"
name <user_name>
remotename pptpd
require-mppe-128
file /etc/ppp/options.pptp
ipparam <tunnel>

      配置说明

      • <tunnel> 是您定义的 VPN 隧道名称，如 vpn，如文件名保持一致。

      • <vpn_server_ip> 填写 VPC 网络的公网 IP。

      • <user_name> 填写 VPN 连接的用户名。

    4. 启动 VPN 客户端。

       pon <tunnel> persist

    5. 配置路由规则。

      • 如果您希望通过 VPN 来访问 VPC 私有网络里的云服务器，你还需要手动配置路由规则。例如，您需要访问的私有网络的网络地址为 192.168.10.0/24，则相应的路由配置如下。

        ip route add 192.168.10.0/24 dev ppp0

        其中，ppp0 为客户端连接的设备名。如果您只有一个 VPN 客户端正在运行，则默认设备一般为 ppp0；如果不是，您可以通过 ifconfig 命令进行查看。

      • 如果您希望在每次启动客户端之后能自动配置路由规则，则可以将上述指令写成脚本，保存至 /etc/ppp/ip-up.d/ 目录下。例如，创建脚本文件 /etc/ppp/ip-up.d/add-route，内容示例如下。

        #!/bin/sh
ip route add 192.168.10.0/24 dev $1

    6. 如果你想断开 VPN 连接，执行如下命令。其中 <tunnel> 是您定义的 VPN 隧道名称。

      poff <tunnel>
