本文为您介绍 Linux、Mac、Windows 客户端如何通过 OpenVPN 连接到 VPC 私有网络。

前提条件

  • 客户端的网络网段与 VPC 的私有网络网段没有重叠。

    说明

    如果网络地址存在重叠，您可以将云平台中的私有网络与 VPC 网络断开，再重新连接至该 VPC 网络，并重新给私有网络指定一个网络地址。

  • 客户端能够访问互联网。

操作步骤

步骤一：启用 OpenVPN 服务

  1. 登录企业云平台 Console。

  2. 在 Console 导航栏中，选择产品与服务 > 网络服务 > VPC 网络，进入VPC 网络页面。

  3. 点击目标 VPC 网络，进入 VPC 网络的详情页面。点击管理配置标签，进入 VPC 网络的管理配置页面。

  4. 点击管理配置页面左侧的导航栏的 VPN 服务，进入 VPN 服务管理页面。

    vpc_configure_openvpn

  5. 点击打开 Open VPN，弹出对话框。用户根据页面提示，配置 OpenVPN 参数，点击提交。

    参数 说明

    端口

    服务运行端口。取值范围在 1~65535 之间，默认 1194。

    协议

    VPN 连接使用的协议。支持 UDP 及 TCP，默认 UDP。

    验证方式

    客户端连接时的认证方式。

    • 支持 证书、用户名/密码 以及 证书+用户名/密码 的方式。

    • 企业云平台推荐使用 证书 或 证书+用户名/密码 的认证方式，以获得更高的安全性。

    • 若选择使用包含 用户名/密码 或 证书+用户名/密码 的认证方式，还需要添加对应的可授权账户列表。

    网络地址

    VPN 网络地址。

    说明

    VPN 网络地址不能跟您的本地网络存在冲突。

    附加配置

    推送网络配置到客户端。

    例如配置 push "192.168.10.0 255.255.255.0"，则当客户端向 VPN 服务器请求建立连接成功后，客户端将添加此处配置的路由信息。

  6. 若上一步参数填写中使用了 用户名/密码 或 证书+用户名/密码 的验证方式，则此处还需点击添加账户，配置账户信息并提交。

    参数 说明

    账户

    用户名中不能包含特殊字符，只能包含大小写字母或者数字，或者 -_.。

    密码

    密码至少 8 位，并包括大小写字母及数字。

    IP 地址

    为用户分配 IP 地址。可选 自动分配 或为账户 指定 IP。

    说明

    OpenVPN 支持为账户指定 /30 网段内的有效 IP 地址。若输入的 IP 地址无效，系统将会尝试替换为最近的有效 IP 地址。

  7. 配置完成后，点击 VPC 网络的管理配置页面右上方的应用修改，更新 VPC 配置。

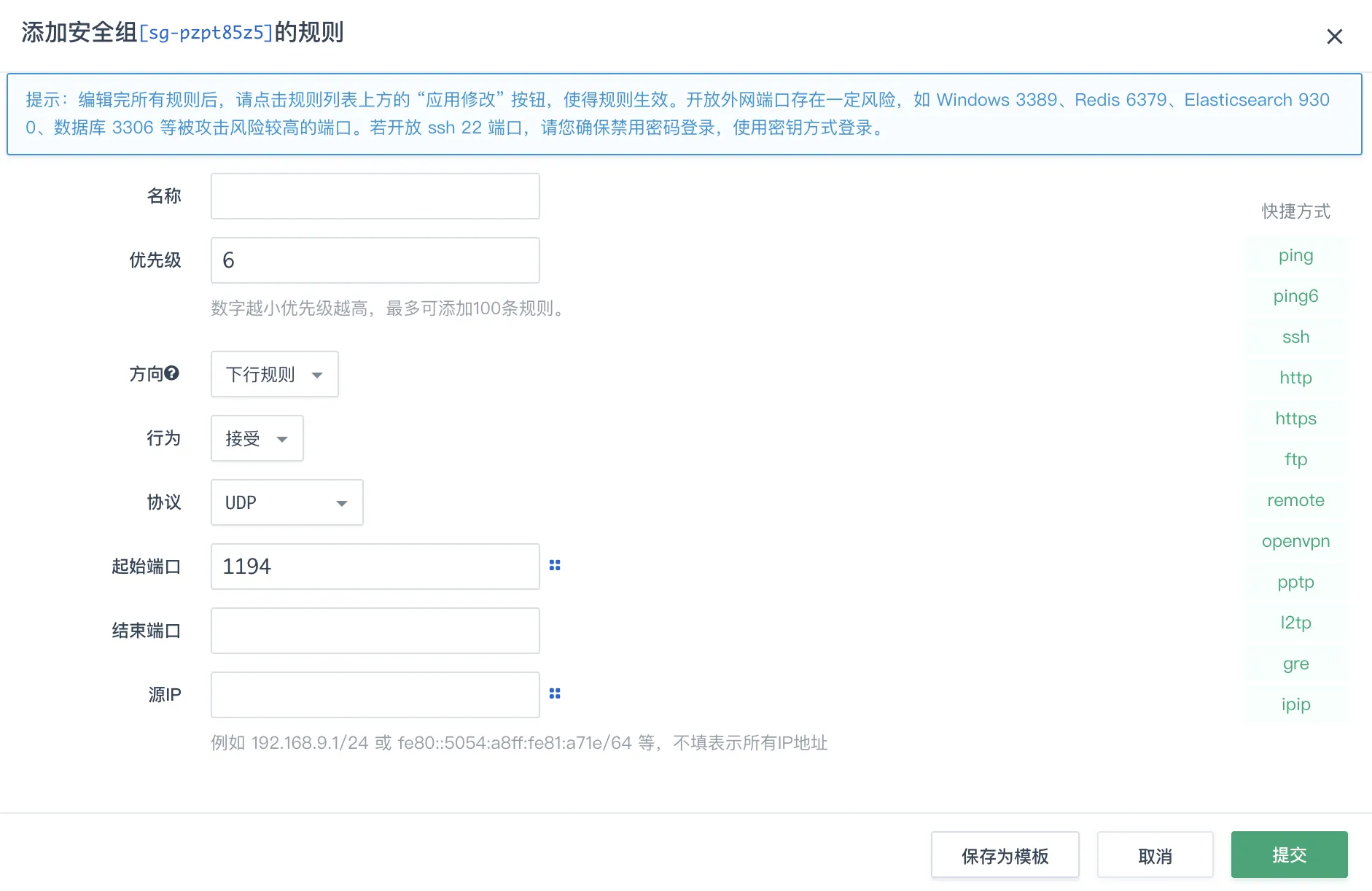

  8. 前往 VPC 网络使用的安全组规则中放行 OpenVPN 服务器的运行端口。如本文中配置的协议为 UDP，端口为 1194，则需要放行 UDP 下行 1194 端口。

    openvpn_sg_rule

步骤二：配置 OpenVPN 客户端

本文以 证书 的验证方式为例介绍客户端配置的相关操作。若您使用了 用户名/密码 的验证方式，请参考附录相关内容。

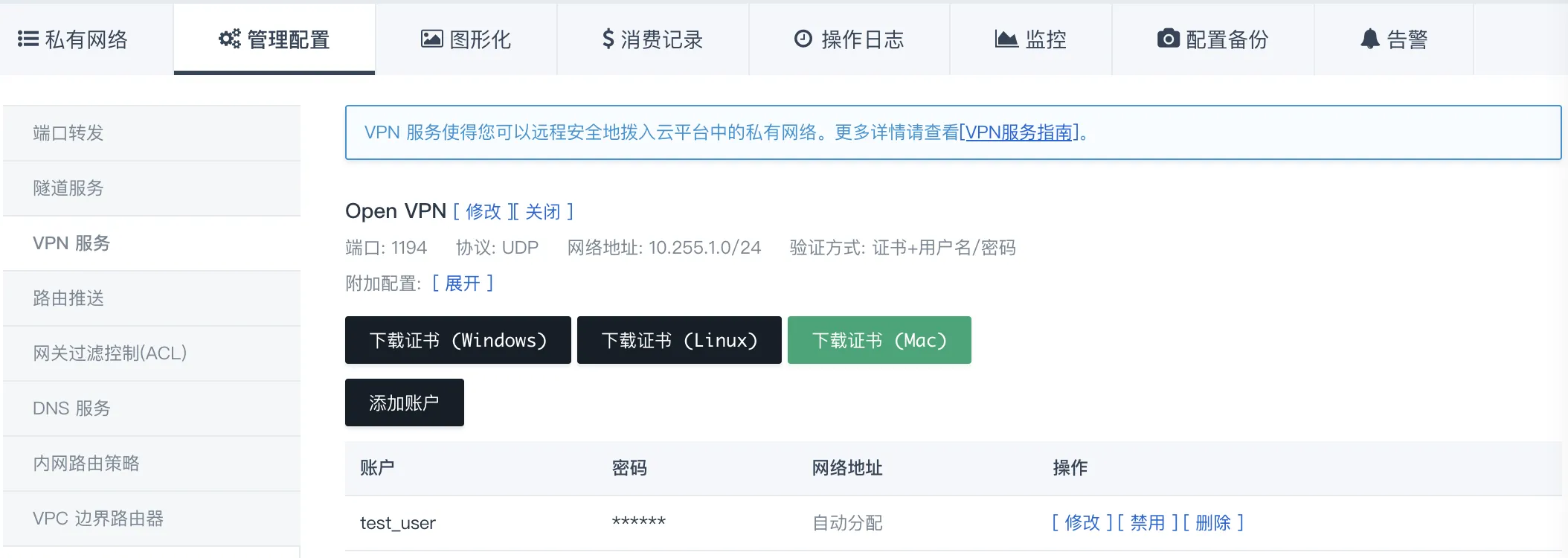

启用 OpenVPN 服务后，将出现下载证书的按钮，如下图所示。

openvpn_config_done

点击下载证书，即可获取到文件名为 <vpc_id>-certs.zip 的 zip 包， 里面有配置 OpenVPN 客户端的必备的证书密钥文件：

  • <vpc_id>.crt：SSL 客户端证书

  • <vpc_id>.key： SSL 客户端私钥

  • <vpc_id>.takey：OpenVPN TLS Auth 密钥

  • yunify-ca.crt：云平台 CA 根证书

除以上四个文件， zip 包中还包含了客户端配置文件样例，可作为参考：

  • <vpc_id>.ovpn：Windows/Mac 配置文件

  • <vpc_id>.conf：Linux 配置文件

下文将详细介绍不同操作系统的客户端如何配置。

  • Windows 客户端

    1. 点击下载证书 (Windows)，下载证书文件包 <vpc_id>-certs.zip 至本地，并进行解压。

    2. 下载并安装 Windows 版本的 OpenVPN 客户端。

      说明

      • 推荐使用官方 OpenVPN 客户端 v2.3.6 及以上版本。

      • 按照默认选项安装即可。如非必要，请勿自主勾选选项。缺省情况下，OpenVPN 将被安装至 C:\Program Files\OpenVPN 目录中。

    3. 将上述步骤中下载的证书文件包解压后的所有文件拷贝到 C:\Program Files\OpenVPN\config 目录中。

    4. 打开配置样例文件 rtr-xxxxxxxx.ovpn，参考以下内容进行修改并保存。

      配置示例

      client
dev tun
proto <udp>
remote <your-router-eip> (1194)
resolv-retry infinite
nobind
persist-key
persist-tun
ca yunify-ca.crt
cert <rtr-xxxxxxxx.crt>
key <rtr-xxxxxxxx.key>
tls-auth <rtr-xxxxxxxx.takey> 1
cipher AES-256-CBC
comp-lzo
mssfix 1400

      配置说明

      • <udp> 需要根据实际情况替换为 OpenVPN 配置的协议类型。

      • <1194> 需要根据实际情况替换为 OpenVPN 配置的端口号。

      • 证书文件 <rtr-xxxxxxxx.crt>、<rtr-xxxxxxxx.key> 以及 <rtr-xxxxxxxx.takey> 需要根据下载的证书密钥文件名修改。

      • <your-router-eip> 需要替换为 VPC 网络的公网 IP 地址。

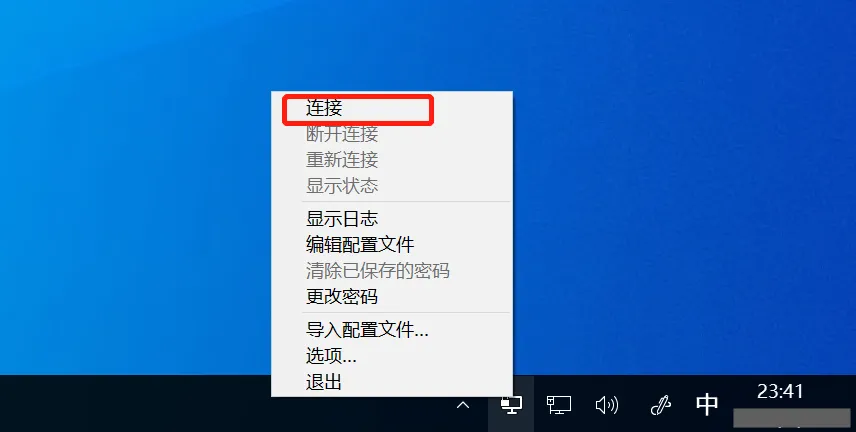

    5. 启动 OpenVPN 客户端，在任务栏右下角点击 OpenVPN 图标 ，然后点击连接建立 VPN 连接。

      win oneopenvpn connect

  • Linux 客户端

    以下操作以 Ubuntu 系统为例进行描述，其他 Linux 版操作方法类似。

    1. 点击下载证书 (Linux)，下载证书文件包 <vpc_id>-certs.zip 至本地，并进行解压。

    2. 执行以下命令行，安装 OpenVPN。

      sudo apt-get install openvpn

    3. 将上述步骤中下载的证书文件包解压后的所有文件拷贝至 /etc/openvpn 目录中。

    4. 打开配置样例文件 rtr-xxxxxxxx.conf，参考以下内容进行修改并保存。

      配置示例

      client
dev tun
proto <udp>
remote <your-router-eip> 1194
resolv-retry infinite
nobind
user <nobody>
group <nogroup>
persist-key
persist-tun
ca yunify-ca.crt
cert <rtr-xxxxxxxx.crt>
key <rtr-xxxxxxxx.key>
tls-auth <rtr-xxxxxxxx.takey> 1
cipher AES-256-CBC
comp-lzo
mssfix 1400

      配置说明

      • <udp> 需要根据实际情况替换为 OpenVPN 配置的协议类型。

      • <1194> 需要根据实际情况替换为 OpenVPN 配置的端口号。

      • 证书文件 <rtr-xxxxxxxx.crt>、<rtr-xxxxxxxx.key> 以及 <rtr-xxxxxxxx.takey> 需要根据下载的证书密钥文件名修改。

      • <your-router-eip> 需要替换为 VPC 网络的公网 IP 地址。

      • <nobody> 及 <nogroup> 用于定义运行 OpenVPN 的用户及用户组，请分别查询您本地系统的 /etc/password 和 /etc/group 文件。

    5. 执行以下命令连接 VPN。

      sudo service openvpn start

  • Mac 客户端（Tunnelblick）

    1. 点击下载证书 (Mac)，下载证书文件包 <vpc_id>-certs.zip 至本地。

    2. 下载并安装 Tunnelblick。

    3. 将上述步骤中下载的证书文件包解压至同一目录中。并打开后缀为 .ovpn 的配置文件，参考以下内容进行修改。

      配置样例

      client
dev tun
proto <udp>
remote <your-router-eip> 1194
resolv-retry infinite
nobind
user <nobody>
group <nogroup>
persist-key
persist-tun
ca yunify-ca.crt
cert <rtr-xxxxxxxx.crt>
key <rtr-xxxxxxxx.key>
tls-auth <rtr-xxxxxxxx.takey.key> 1
cipher AES-256-CBC
comp-lzo
mssfix 1400

      配置说明

      • <udp> 需要根据实际情况替换为 OpenVPN 配置的协议类型。

      • <1194> 需要根据实际情况替换为 OpenVPN 配置的端口号。

      • 证书文件 <rtr-xxxxxxxx.crt>、<rtr-xxxxxxxx.key> 以及 <rtr-xxxxxxxx.takey.key> 需要根据下载的证书密钥文件名修改。

      • <your-router-eip> 需要替换为 VPC 网络的公网 IP 地址。

      • <nobody> 及 <nogroup> 用于定义运行 OpenVPN 的用户及用户组，请分别查询您本地系统的 /etc/password 和 /etc/group 文件。

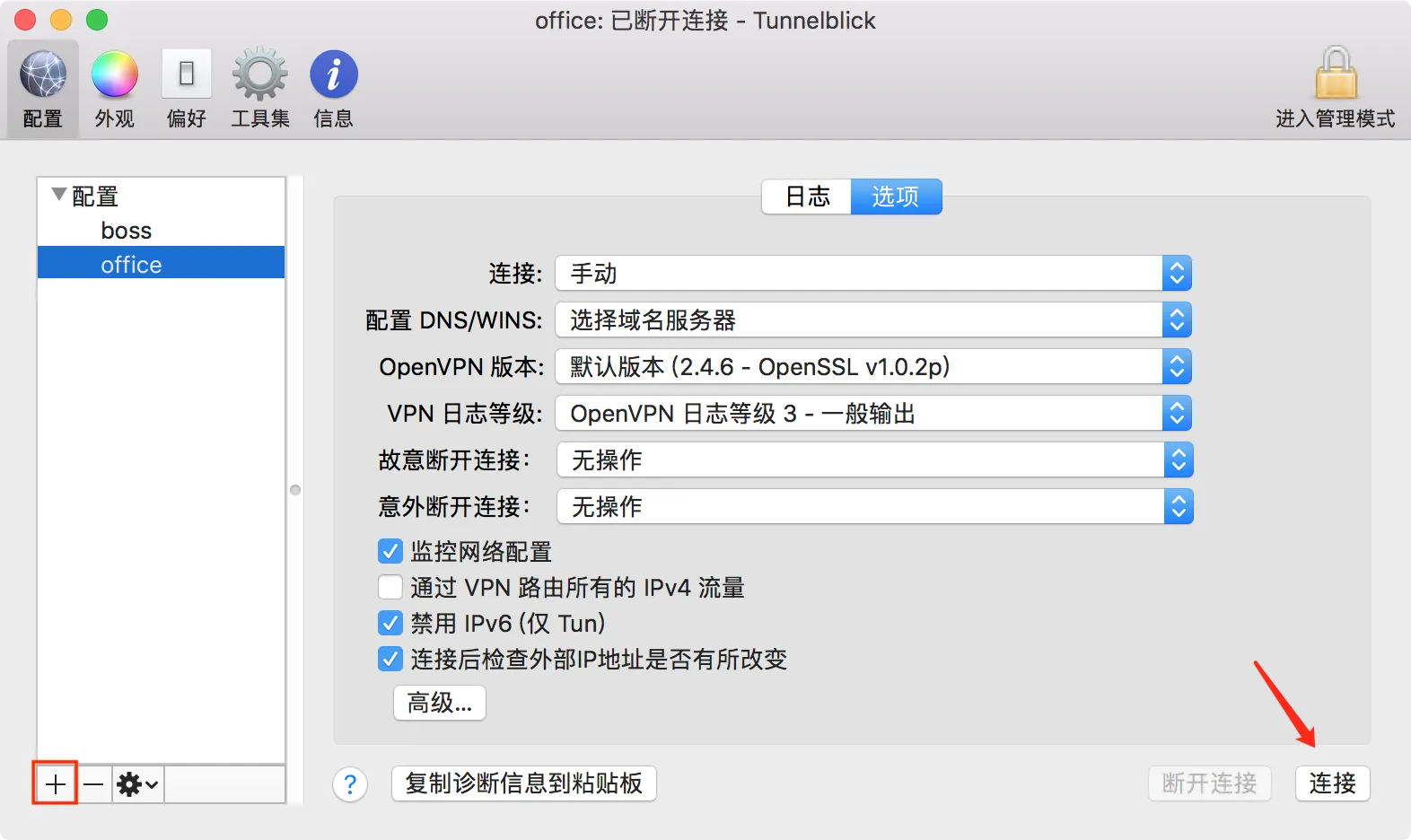

    4. 在 Tunnelblick 面板中添加 .ovpn 配置文件，或双击 .ovpn 文件便可将其配置添加到 Tunnelblick，随后便可以发起 VPN 连接。

      tunnelblick connect

  • Mac 客户端（OpenVPN）

    1. 点击下载证书 (Mac)，下载证书文件包 <vpc_id>-certs.zip 至本地并解压。

    2. 执行以下命令安装 OpenVPN 客户端。

      brew install openvpn

    3. 执行以下命令行，删除 OpenVPN 默认配置文件。

      rm /usr/local/etc/openvpn/*

    4. 将上述步骤中下载的证书文件包解压后的所有配置文件拷贝至 /usr/local/etc/openvpn/ 目录。<rtr-xxx-certs> 需根据实际情况替换为配置文件解压目录。

      cp <rtr-xxx-certs> /usr/local/etc/openvpn/

    5. 打开后缀为 .ovpn 的配置文件，参考以下内容进行修改。

      配置样例

      client
dev tun
proto <udp>
remote <your-router-eip> 1194
resolv-retry infinite
nobind
user <nobody>
group <nogroup>
persist-key
persist-tun
ca yunify-ca.crt
cert <rtr-xxxxxxxx.crt>
key <rtr-xxxxxxxx.key>
tls-auth <rtr-xxxxxxxx.takey.key> 1
cipher AES-256-CBC
comp-lzo
mssfix 1400

      配置说明

      • <udp> 需要根据实际情况替换为 OpenVPN 配置的协议类型。

      • <1194> 需要根据实际情况替换为 OpenVPN 配置的端口号。

      • 证书文件 <rtr-xxxxxxxx.crt>、<rtr-xxxxxxxx.key> 以及 <rtr-xxxxxxxx.takey.key> 需要根据下载的证书密钥文件名修改。

      • <your-router-eip> 需要替换为 VPC 网络的公网 IP 地址。

      • <nobody> 及 <nogroup> 用于定义运行 OpenVPN 的用户及用户组，请分别查询您本地系统的 /etc/password 和 /etc/group 文件。

    6. 执行以下命令发起 VPN 连接。

      sudo /usr/local/opt/openvpn/sbin/openvpn --config /usr/local/etc/openvpn/<rtr-xxxxxxxx>.ovpn

附录

用户名/密码验证

若用户的 OpenVPN 开启了 用户名/密码 的验证方式，在每次进行连接的时候，用户需要手动输入用户名和密码。用户也可以通过以下方式，将用户名与密码写入配置文件中，从而无须在每次连接时手动输入密码。详细操作方式如下。

  1. 在客户端的配置文件中新增 auth-user-pass password.txt， 其中 password.txt 是用于保存 用户名/密码 信息的文件。

    配置示例

    client
dev tun
proto <udp>
remote <your-router-eip> 1194
resolv-retry infinite
nobind
user nobody
group nogroup
persist-key
persist-tun
ca yunify-ca.crt
cert <rtr-xxxxxxxx.crt>
key <rtr-xxxxxxxx.key>
tls-auth <rtr-xxxxxxxx.takey.key> 1
auth-user-pass password.txt
cipher AES-256-CBC
comp-lzo
mssfix 1400

    配置说明

    如果是 Mac 系统，不需要 password.txt 文件，配置文件中 auth-user-pass 字段后不需要写文件名，只保留 auth-user-pass 字段即可。连接 VPN 时，系统会提示输入账号密码，并支持保存到 Mac 系统的 Keychain 中。

  2. 在 password.txt 文件中，添加用户名及密码。password.txt 文件样例如下，用户名和密码需分为两行存放。

    <user_name>
<password>

如何让 OpenVPN 客户端启用服务端推送的 DNS 配置

VPC 内网配置的域名解析，通过 VPN 拨入到本地生效，无需手动去配置 Hosts 解析，以下是具体案例的实践过程。

  1. 配置内网解析的域名如下。

    openvpn dns push 01

  2. 修改 VPN 服务的配置，在附加配置里增加以下内容。push 的路由需要按照指定的格式进行填写。

    push "route 172.20.0.0 255.255.0.0"
push "dhcp-option DNS 172.20.255.254"

  3. 本地拨入 VPN 以后查看是否生效，如果没有生效，可参考以下内容，刷新 DNS 缓存。

    ipconfig /flushdns

  4. 如截图所示，解析已经生效。

    openvpn dns push 02

  5. 如内网 DNS 配置没有生效，需要离开私有网络后再重新加入私有网络，并手动指定内网 IP 地址，或者参考以下格式，手动更改配置文件 /etc/resolv.conf 的内容。

    [root@i-tqzv58ti ~]# cat /etc/resolv.conf
# Generated by NetworkManager
search localdomain pek3.qingcloud.com
nameserver 172.20.255.254
