本文为您介绍 Linux 客户端如何通过 L2TP 连接到 VPC 私有网络。

前提条件

  • 客户端的网络网段与 VPC 的私有网络网段没有重叠。

    如果网络地址存在重叠，用户可以将云平台中的私有网络与 VPC 网络断开，再重新连接至该 VPC 网络，并重新给私有网络指定一个网络地址。

  • 客户端能够访问互联网。

操作步骤

步骤一：启用 L2TP 服务

  1. 登录企业云平台 Console。

  2. 在 Console 导航栏中，选择产品与服务 > 网络服务 > VPC 网络，进入VPC 网络页面。

  3. 点击目标 VPC 网络，进入 VPC 网络的详情页面。点击管理配置标签，进入 VPC 网络的管理配置页面。

  4. 点击管理配置页面左侧的导航栏的 VPN 服务，进入 VPN 服务管理页面。

    vpc_configure_openvpn

  5. 点击 L2TP 后面的打开，弹出对话框。用户根据页面提示，配置 L2TP 参数，点击提交。

    参数 说明

    账户

    VPN 连接的认证用户名。用户名中不能包含特殊字符，只能包含大小写字母或者数字，或者 -_.。

    密码

    VPN 连接的认证密码。 密码至少 8 位，并包括大小写字母及数字。

    PSK

    预共享密钥，用于验证 L2TP/IPSec 连接的 Unicode 字符串。输入任意字符串即可。后续可修改。

    网络地址

    VPN 网络地址。

    说明

    VPN 网络地址不能跟您的本地网络存在冲突。

  6. 如需添加多个用户，则继续点击添加账户。

  7. 配置完成后，点击应用修改， 更新 VPC 配置。

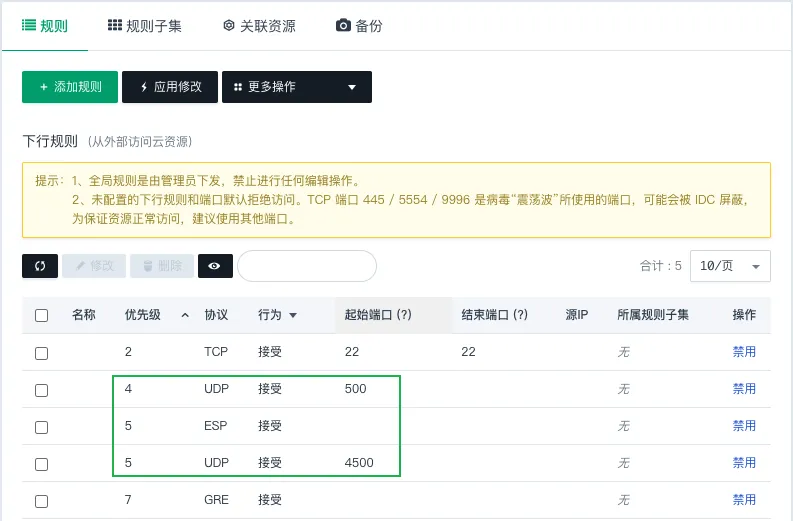

  8. 开启 L2TP 服务后，需要前往 VPC 网络使用的安全组规则中放行 UDP 下行 500 和 4500 端口以及 ESP 协议，以确保 VPN 端口流量可以通过。

    l2tp sg rule

步骤二：配置 L2TP 客户端

  • Linux 客户端

    以下操作以 Ubuntu 系统为例进行描述，其他 Linux 分发版操作方法类似。配置 L2TP 客户端分为 L2TP、IPsec 两个部分。如果您想使用 IPsec 加密，请务必先完成 IPsec 部分的配置。

    1. 配置 IPsec。

      1. 执行以下命令行，安装依赖包。

        sudo apt-get install openswan

      2. 参考以下内容，修改 /etc/ipsec.conf 配置。

        配置示例

        version 2.0
config setup
    protostack=netkey
    nat_traversal=yes
    keep_alive=60
    virtual_private=
    oe=off

conn %default
    rekey=yes
    authby=secret
    auto=start
    type=tunnel
    keyexchange=ike
    phase2=esp
    pfs=yes
    dpddelay=15
    dpdtimeout=60
    dpdaction=restart

conn <l2tp_name>
    authby=secret
    type=transport
    pfs=no
    auto=start
    left=%defaultroute
    leftprotoport=17/1701
    right=<l2tp_server_ip>
    rightprotoport=17/1701

        配置说明

        • <l2tp_server_ip> 填写 VPC 网络的公网 IP。

        • <l2tp_name> 填写 IPsec 连接名，需自定义。

      3. 参考以下内容，修改 /etc/ipsec.secrets 配置。

        配置示例

        %any <l2tp_server_ip>: PSK "<psk>"

        配置说明

        • <l2tp_server_ip> 填写 VPC 网络的公网 IP。

        • <psk> 填写前文配置的预共享密钥。

      4. 执行以下命令行，重启 IPsec 服务。

        sudo service ipsec restart

      5. 执行以下命令行，检查连接是否正常建立。

        ipsec auto status

    2. 配置 L2TP。

      1. 执行以下命令行，安装依赖包。

        sudo apt-get install xl2tpd ppp

      2. 参考以下内容，修改 /etc/xl2tpd/xl2tpd.conf 配置。

        配置示例

        [lac <lac_name>]
lns = <l2tp_server_ip>
refuse chap = yes
refuse pap = yes
require authentication = yes
length bit = yes
pppoptfile = /etc/ppp/<l2tp_name>

        配置说明

        • <lac_name> 填写 lac 名，需自定义。

        • <l2tp_server_ip> 填写 VPC 网络的公网 IP。

        • <l2tp_name> 填写 ppp 配置的文件名，需自定义。

      3. 新建 /etc/ppp/<l2tp_name> 配置文件，配置如下内容。

        配置示例

        +chap
lock
refuse-eap
require-chap
require-mschap
require-mschap-v2
noauth
noccp
nodefaultroute
proxyarp
name "<user_name>"
password "<password>"

        配置说明

        • <l2tp_name> 填写 ppp 配置的文件名，需根据前文配置内容进行填写。

        • <user_name> 填写 VPN 连接用户名。

        • <password> 填写 VPN 连接密码。

      4. 执行以下命令行，重启服务。

        sudo service xl2tpd restart

      5. 执行以下命令行，建立连接。其中，<lac_name> 需根据前文配置内容进行替换。

        sudo echo "c <lac_name>" > /var/run/xl2tpd/l2tp-control

        如需关闭连接，可执行以下命令行。

        sudo echo “d <lac_name>” > /var/run/xl2tpd/l2tp-control

      6. 执行以下命令行，添加路由。

        sudo ip route add <ip_network> dev <link_name>

        参数说明

        • 命令行中的 <ip_network> 需替换为 VPC 下的私有网络地址段。

        • 命令行中的 <link_name> 为 ppp 连接的网卡接口名字，通常以 ppp 开头，需根据实际情况进行修改。

  • iOS 客户端

    以下操作以 iOS 15 版本为例介绍如何连接 VPN，其他版本操作方法类似。

    1. 进入手机设置界面，选择通用 > VPN 与设置管理。

    2. 点击 VPN > 添加 VPN 配置，进入添加配置界面。

    3. 参考以下说明，配置连接参数。

      • 类型：选择 L2TP。

      • 描述：自定义 VPN 连接名称。

      • 服务器：VPN 服务器。输入 VPC 网络公网 IP。

      • 帐户：VPC L2TP 服务中创建的用户。

      • RSA SecurID：保持默认不开启即可。

      • 密码：VPC L2TP 服务中设置的用户密码。

      • 密钥：VPC L2TP 服务中设置的 PSK。

    4. 点击完成。

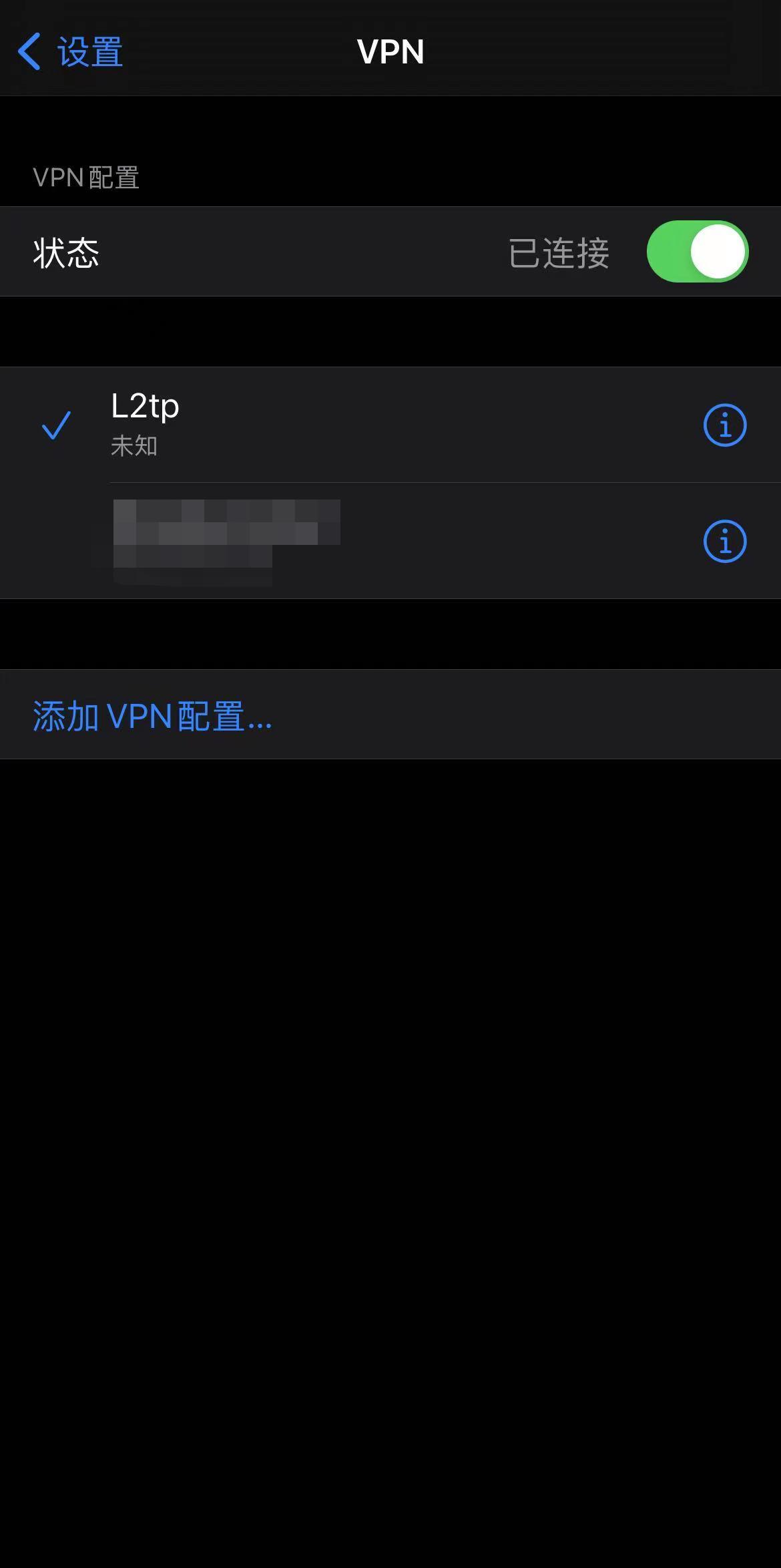

    5. 此时 VPN 连接状态显示为 未连接。点击控制按钮，进行连接。连接成功后，显示 已连接。

      ios l2tp
