背景概述

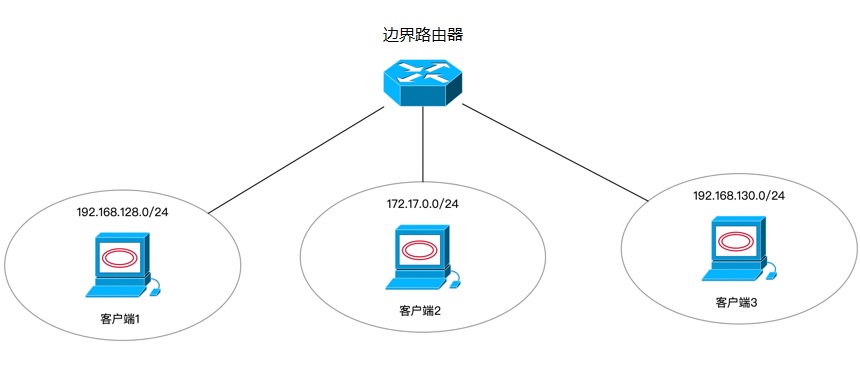

客户端 1 在私有网络 192.168.128.0/24 中，客户端 2 在私有网络 172.17.0.0/24 中，客户端 3 在私有网络 192.168.130.0/24 中。网络架构如下图所示。

intranet_router_topology

我们可以通过以下步骤实现客户端 1 与客户端 2、3 的互联。

操作步骤

步骤一：创建边界路由器

详情可参考如何创建边界路由器。

步骤二：绑定私有网络

  1. 详情参考边界路由器如何绑定私有网络。

    说明

    此处，用户需勾选背景概述中提及的客户端 1 和客户端 2 所在的私有网络。

  2. 详情参考边界路由器如何绑定 VPC 网络。

    说明

    此处，用户需勾选背景概述中提及的客户端 3 所在的 VPC 网络。

步骤三：配置内网路由策略

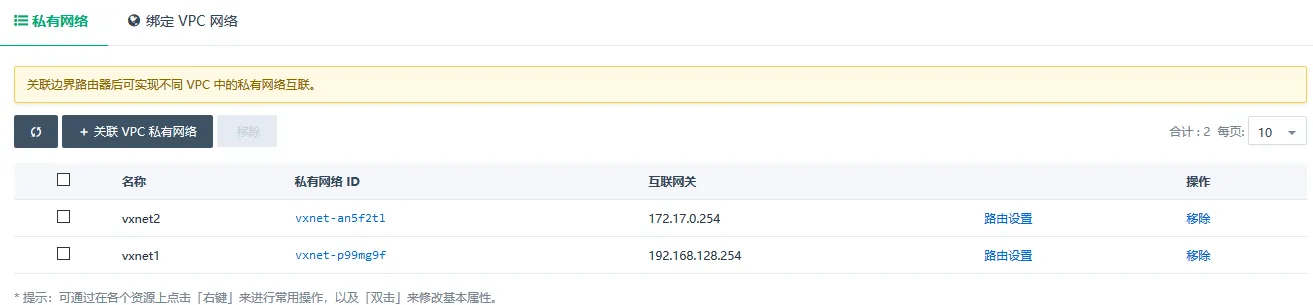

  1. 在边界路由器详情页面，点击已成功绑定的私有网络所在行末尾的 路由设置。

    intranet_router_detail_vxnet

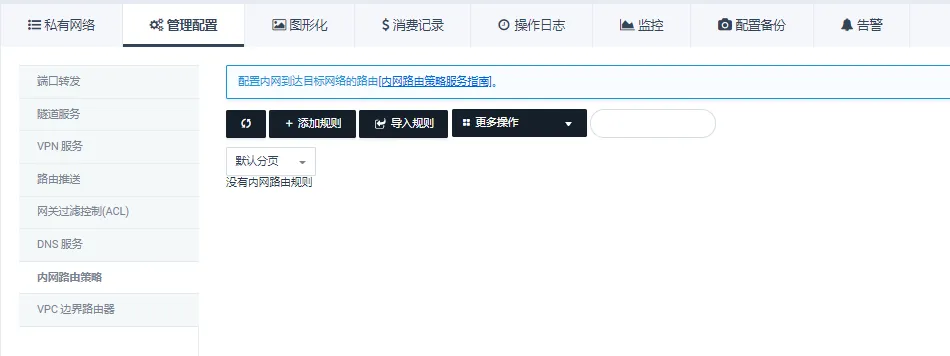

  2. 进入到内网路由策略配置页面，在管理配置标签页面，点击左侧导航栏的内网路由策略，进入内网路由策略设置页面。

    configure_router_strategy

  3. 点击 + 添加规则，弹出设置对话框。用户根据页面提示信息进行填写。页面参数说明如下。

    参数 说明

    私有网络

    选择目标私有网络。

    边界路由器类型

    选择 物理边界路由器。

    下一跳

    选择前文创建且已绑定该私有网络的边界路由器。

    目标网络

    私有网络待访问的目标网络。

    对于本示例，需要添加三次内网路由策略。

    1. 为客户端 1 所在私有网络添加目标网络为 172.17.0.0/24 和`192.168.130.0/24` 的内网路由。

    2. 为客户端 2 所在私有网络添加目标网络为 192.168.128.0/24 的内网路由。

    3. 为客户端 3 所在私有网络添加目标网络为 192.168.128.0/24 的内网路由。

  4. 设置好内网路由策略后，需要点击应用修改以生效。

步骤四：验证网络连通性

  1. 延续前文步骤。

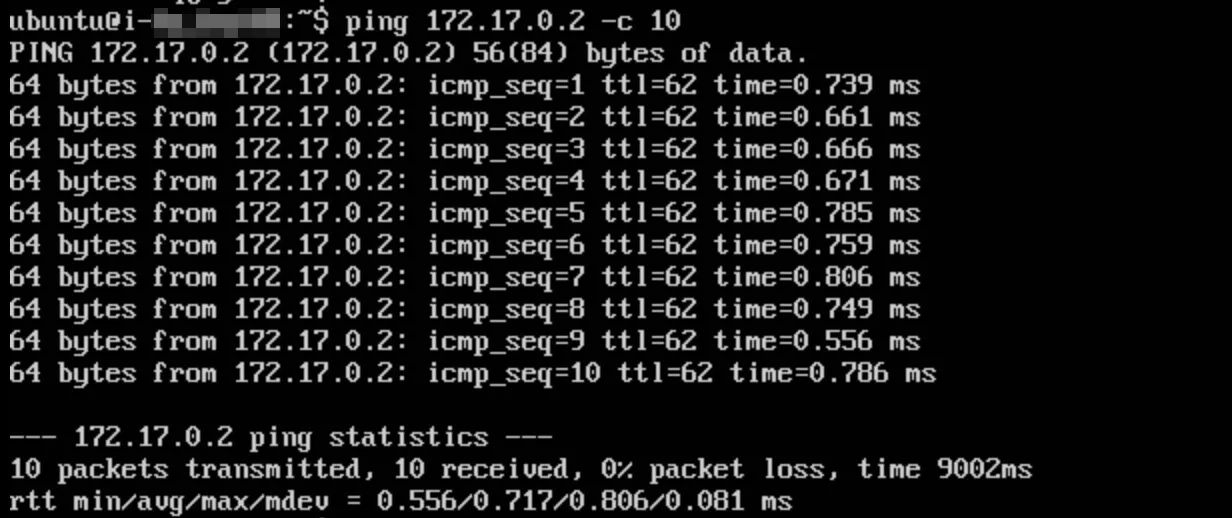

  2. 在客户端 1 执行 ping 命令，可以 ping 通客户端 2。

    intranet_router_ping

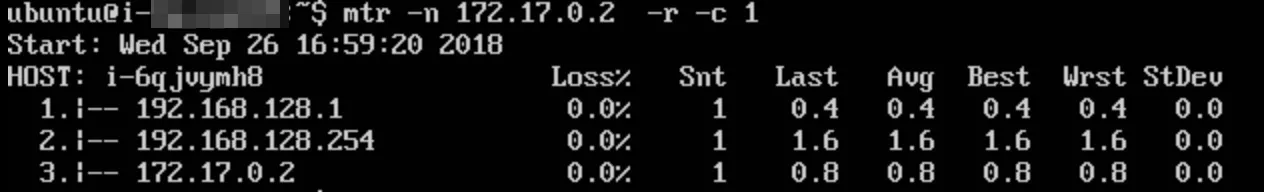

  3. 在客户端 1 执行 mtr 命令，可以发现数据包经过边界路由器转发到客户端 2。

    intranet_router_mtr

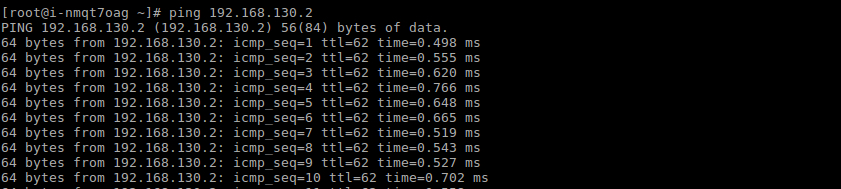

  4. 在客户端 1 执行 ping 命令，可以 ping 通客户端 3。

    intranet_router_ping2

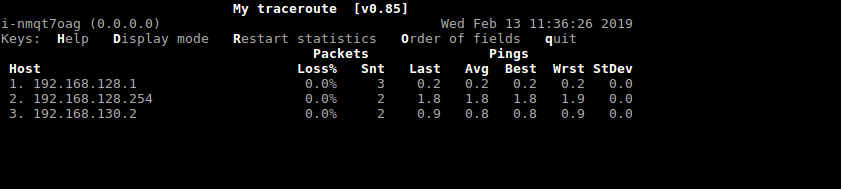

  5. 在客户端 1 执行 mtr 命令，可以发现数据包经过边界路由器转发到客户端 3。

    intranet router mtr2
